СТЕКЛОФИБРОБЕТОН состав, материалы, пропорции, рецепты смеси

Чтобы получить стеклофибробетон, необходимо равномерно распределить и заполнить объём бетон-матрицы волокнистой арматурой из отрезков стеклянных фибр.

Этого достигают тремя способами: набрызг (на фото) или премикс или набрызг премикса.

Минимальный набор компонентов для получения стеклофибробетона включает четыре материала: вода, цемент, песок и фибра из щелочестойкого стеклянного волокна.

Для современного стеклофибробетона этого недостаточно. Необходимо использовать специальные химические добавки.

Качество СФБ будет лучше, если в рецептуре цементно-песчаной смеси предусмотрены:

водоредуцирующая добавка (пластификатор);
дисперсия на основе термопластичных сополимеров акрила.

Это — база. Остальные добавки используют, если необходимо получить особые свойства приготавливаемой смеси.

Классические добавки для стеклофибробетона

Классическими добавками для СФБ можно считать продукты, которые рекомендует Международная ассоциация производителей стеклофибробетона GRCA (International Glassfibre Reinforced Concrete Association).

В частности, это химические добавки компании Smooth-On, Inc (США) и Fibre Technologies International Ltd (Англия).

На фото показаны канистры с добавками фирмы Fibre Technologies International Ltd:

Polycure FT. Акрил-полимерная дисперсия для [ускоренного] отверждения СФБ и других продуктов на цементной основе без термовлажностной обработки.

Pumpaid FT. Жидкий модификатор вязкости для улучшения прокачиваемости бетона. Рекомендуется использовать для набрызга премикса. Добавка придаёт раствору тиксотропные свойства, тем самым улучшая прокачиваемость, снижая давление внутри шланга перистальтического насоса, используемого для набрызга премикса. Тиксотропные свойства устраняют риск проявления расслоения раствора. Данная добавка не уменьшает количество воды в смеси, поэтому её следует применять вместе с пластификаторами.

Flowaid FT. Суперпластификатор (водоредуцирующая добавка) на основе поликарбоксилатов и лигносульфонатов. Жидкость коричневого цвета. Позволяет значительно снизить содержание воды, сохраняя при этом удобоукладываемость смеси. Совместим с акрил-полимерной дисперсией. Для набрызга и прремикса СФБ.

Flowaid SCC. Суперпластификатор (водоредуцирующая добавка) на основе поликарбоксилатов. Жидкость жёлтого цвета. Улучшает удобоукладываемость смесей для премикса, как при заливке, так и набрызге. Рекомендуется для самоуплотняющегося премикса, снижая или устраняя необходимость в вибрации.

Ни американские ни британские материалы в настоящее время в России для массового применения не доступны. Мы предлагаем аналоги, которые, попроще, но, в целом, весьма полезные и эффективные.

У нас можно купить:

Дисперсию на основе термопластичных сополимеров акрила «Acronal-470».
Суперпластификатор на основе синтезированного поликарбоксилата «СФБ-Премиум».

Пропорции материалов для стеклофибробетона

Современные рецептуры для СФБ всегда включают суперпластификаторы или гиперпластификаторы. Также в смеси вводят модифицирующие [акрил-полимерные] дисперсии, так как в 99% случаев СФБ изготавливают методом «сухого» отверждения. Дополнительно могут использоваться и другие химические добавки, чтобы обеспечить свойства и качество готового изделия:

Пигменты.
Пуццоланы.
Модификаторы вязкости бетона.
Ускоряющие схватывание добавки.
Компенсирующие усадку добавки.
и др.

От количества и длины волокон (наполнителя), при условии, что они равномерно рассредоточены в объеме мелкозернистого бетона (матрицы), зависят свойства готового изделия.

Параметры стеклонаполнения рассчитывают по специальным методикам либо принимают, согласно проекта (в идеале таковой должен быть) либо следуют рекомендациям нормативных документов.

Если осуществлять набрызг СФБ, то заданную толщину набирают за несколько слоёв. Каждый слой обязательно следует уплотнить, прокатываясь по нему специальным пружинным валиком.

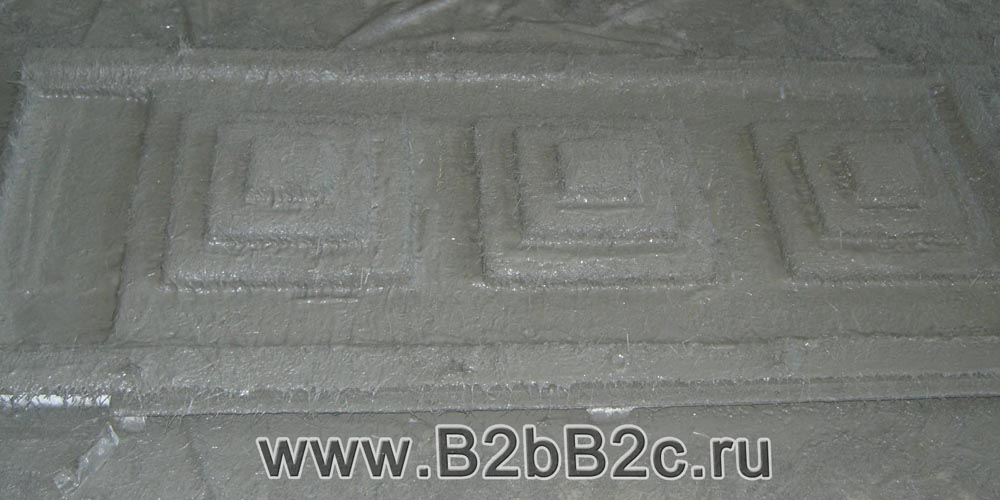

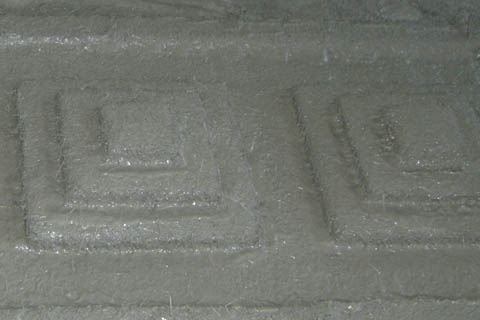

Вот так выглядит слой СФБ после роликового уплотнения, — следы от прикаточных валиков должны быть по всей поверхности.

Пропорции и рецептуры для набрызга и премикса СФБ

В настоящее время в России можно выделить три нормативных документа, которые в той или иной степени используют при проектировании и производстве СФБ:

ВСН 56-97 (советский опыт)
ГОСТ Р 58757-2019 (российский опыт)
BS EN 15191:2009 (европейский опыт)

Если не вдаваться в подробности и не сравнивать отличающиеся данные из всех трёх источников, то следует ограничиться отечественным ГОСТом. Как минимум, потому, что этот документ единственный юридически значимый (хотя и не обязательный к исполнению) на территории России.

Появление ГОСТ 58757 по СФБ в РФ с 2020 года, конечно, оказало позитивное воздействие на отрасль в целом, но без нескольких ложек дёгтя в бочке мёда не обошлось. Многие вопросы в ГОСТ 58757-2019 излагаются поверхностно или вовсе не раскрыты.

Например, отечественный стандарт не делает разницы между СФБ, полученным набрызгом и премиксом. Между тем разница есть, и она существенная.

В документе указано единое минимальное содержание щелочестойкой стекловолоконной фибры в составе стеклофибробетонной массы: не менее 3,5% по весу состава, но также допускает отклонения от этого значения в диапазоне от 2,5 до 5,5%.

Количество и длина стеклянной арматуры подбирается, исходя от способа, которым смесь насыщают фиброй. То есть имеет значение, это совместный набрызг раствора и фибры специальным пистолетом СФБ либо это премикс, когда укладывают смесь, в которую заранее ввели и перемешали фибру.

Например, согласно европейским стандартам:

для пневмонабрызга должно быть 4-5% стекловолокна, длиной 25-40мм,
для премикса — от 1,5% до 3,5% по массе и длиной 12-13 мм.

Рецептуры для приготовления растворов

Типовая рецептура для премикса с импортным пластификатором:

Цемент в количестве 50 кг;
Песок в количестве 50 кг;
Пластификатор FLOWAID SCC в количестве 0,5кг, то есть 1% к цементу;
Вода в количестве 16л, то есть В/Ц = 0,32;
Стеклянная щелочестойкая фибра длиной 12мм в количестве 3кг, то есть 3 / (50 + 50 + 0,5 + 16) = 0,02575, то есть ∼2,5% по весу от общей массы цементно-песчаного раствора.

Типовая рецептура для набрызга с отечественными добавками:

Цемент белый «Cemix» (российский), в количестве 40кг (мешок);
Песок кварцевый «ВС 050-1», в количестве 40 кг;
Пластификатор «СФБ-премиум» в количестве 0,3кг, то есть 0,75% к цементу;
Дисперсия акрилового сополимера «Acronal-470», в количестве 0,8кг, то есть 2% к цементу;
Вода в количестве 14л. В/Ц в данном случае 0,36, а не 0,35. Это потому, что следует учитывать также воду, которая содержится в дисперсии (∼50%), поэтому для данной рецептуры: В / Ц = (14 + 0,4) / 40 = 0,36;
Стеклянное щелочестойкое волокно (нить) в количестве 2,8кг, то есть 2,8 / (40 + 40 + 0,3 + 0,8 + 14) = 0,02944, то есть ∼3,0% по весу от общей массы смеси.

Для набрызга фибру можно и нужно применять длиннее, чем для премикса.

Если нет желания заниматься расчётами, чтобы определить оптимальную длину фибры, то можно следовать правилам:

Для изделий СФБ толщиной 15-18мм, настроить чоппер на длину 13,5мм (использовать рубящий барабан пистолета ФБ.16.10 на 8 ножей).
Для изделий СФБ толщиной 20-25мм, резать нить на отрезки по 18мм (задействовать 6 ножей в пистолете ФБ.16.10).

Если приготовить смесь с параметрами, приведенными выше, то значение объема раствора (в м3) составляет, примерно 0,52 от массы раствора в кг. То есть, если для приготовления смеси израсходовано 97,9кг ингредиентов (всех, в т.ч. стеклянная фибра), то объем такой смеси 50,9л.

Рассчитывая расход волокна, следует помнить, что толщина изделий СФБ, изготовленных премиксом, на 3-5мм больше, чем у панелей, полученных набрызгом.

Вопросы и ответы по составу смесей, европейские и американские рецептуры, методика расчета длины и количества волокна, сравнение рекомендаций ВСН 56-97, ГОСТ 58757 и европейского BS 15191 приведены в первом российском учебнике по стеклофибробетону:

УЗНАТЬ больше про учебное пособие по производству СФБ

В книге много полезной информации для тех, кто планирует изготавливать стеклофибробетон:

Предложения по организации производственного процесса от момента подготовки оснастки и до отгрузки готовой продукции.
Отечественная и западные методики оценки свойств и качества стеклофибробетона в процессе изготовления и после набора прочности.
Практические рекомендации по изготовлению изделий методом набрызга и премикса, в том числе по установке закладных и узлов крепления.
Каким образом организовать выдержку и распалубку, чтобы отгружать готовую продукцию через 7-10 дней, а не через 28, как того требует ГОСТ 58757 2019.
И многое другое…

ОФОРМИТЬ заказ на учебное пособие про стеклофибробетон

Ингредиенты для СФБ и другие товары МВА-Консалт

Мы предлагаем комплексные решения для проектов, где требуется стеклофибробетон:

Изготовление изделий из СФБ.
Поставка оборудования для СФБ.
Поставка вспомогательных инструментов для производства СФБ.
Поставка запчастей для российского и английского оборудования СФБ.
Разработка план-проекта нового цеха СФБ.
Запуск нового цеха СФБ.
Продажа добавок для СФБ (жидкая химия).
Продажа щелочестойких стекломатериалов (ровинг и фибра).

Консультация по составу СФБ-смеси? Купить химические добавки? Заказать стеклянное волокно? Вопрос по оборудованию или технологии производства стеклофибробетона? Свяжитесь с нами:

Тел. +7(965) 332-10-70

WhatsApp: +7 (965) 332-10-70

e-mail: b2bb2c@yandex.ru

Или заполните форму обратной связи:
