Фирма «МВА-Консалт» предлагает объёмные насосы с импульсным режимом работы, в которых рабочим органом является упругий шланг. Принцип действия заключается в том, что шланг многократно пережимаемается прокатывающимися по нему роликами. При этом в камере шланга за роликом образуется разряжение, поэтому насос является самовсасывающи. А перед роликом формируется зона избыточного давления и рабочая жидкость проталкивается вперёд к выходному штуцеру.
Такие шланговые насосы ещё называют перистальтические. По международной классификации — flexible tube pump или tube pump. В России такие изделия принято маркировать НП-10, НП-16, НП-25, НП-32, НП-50 и т.д., где «НП» — насос перистальтический, а цифрами обозначается внутренний диаметр шланга, установленного в корпус, соответственно 10мм, 16мм, 25мм, 32мм и т.д.
Шланги изготавливаются из различных полимеров, выбор которых определяется химической природой перекачиваемых составов. Внешний слой рукавов изготавливается из прочной резины, чтобы выдержать миллионы сдавливаний от роликов насоса.
СКАЧАТЬ актуальные ЦЕНЫ на ШЛАНГИ
ОФОРМИТЬ ЗАЯВКУ на ПОКУПКУ ШЛАНГОВ
Согласно ГОСТ 17769-1-2014 «Насосы жидкостные и установки» перистальтические шланговые насосы именуются для экспорта и импорта термином «flexible tube pump», то есть насос с упругим шлангом. Допускается и краткое обозначение «tube pump», то есть буквально — шланговый насос.
Купить шланговый насос (tube pump)
Ассортимент «МВА-Консалт» в настоящее время включает устройства двух видов:
Цены на насосы шланговые НП 25-030 МВ
Цены на насос шланговый НП 32-050 МВ

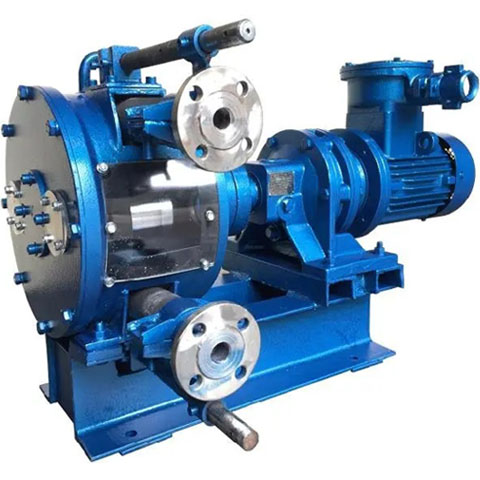

Конструкция насосных агрегатов идентичная. Стационарное исполнение на основании, с редуктором и электродвигателем на 380В.
При базовой сборке патрубки насоса на вход и выход направлены вправо, если смотреть на крышку насоса. Если для удобства эксплуатации или подключения насоса к существующей на предприятии разводке трубопроводов требуется иное расположение патрубков, то можно повернуть насос против часовой стрелки на 90 градусов (патрубки вверх) либо 180 градусов (патрубки влево).
По умолчанию снаружи на впускной и выпускной патрубки насоса установлены фланцы, ответные части которых входят в базовый комплект поставки.
Если требуется расширенная комплектация, то срок изготовления насосного агрегата увеличивается, чтобы закупить или изготовить запрашиваемые дополнительные опции, например:
- Электродвигатель во взрывозащищённом исполнении.
- Электрический шкаф с частотным преобразователем для изменения производительности насоса.
- Датчик разрыва шланга.
- Датчик предельного давения.
- Счётчик моторесурса
- Штуцера на вход и выход другой конструкции (камлок, DIN под «молочную гайку», кламп, фиттинги под трубную резьбу и пр.) и изготовить их из нержавеющей стали марки 40Х13 или марки 12Х18Н10Т.
- и пр.
Ещё срок изготовления зависит от того, какой шланг следует установить в корпусе насоса, так как не все типы рукавов включены в складскую программу. В настоящее время доступны следующие типоразмеры шлангов:
Шланг напорный резиновый 25х53мм тип первый
Шланг напорный резиновый 32х52мм тип первый
Шланг напорный резиновый 32х52мм тип третий
Тип шланга (группа шланга) указывает, какие составы можно перекачивать насосом. Например:
- Шланг тип 1 лучше всего использовать для продуктов с высоким pH (щелочные материалы) в составе которых присутствуют абразивные частицы. Например это шланговые насосы для бетона.
- Шланг тип 3 рекомендуется для подачи кислых продуктов у которых pH ниже 7 единиц. При этом следует учитывать, что сердцевина такого шланга обладает высокой химической стойкостью, но низкими показателями по механическому износу, если перекачивать наполненные составы, с крупностью твёрдых частиц более 1000мкм.
Чтобы получить персональное КП и цену на шланговый насос в оптимальной комплектации, опишите задачу, ответив на вопросы ОЛ. Если параметр неизвестен, то напротив него напишите «ТК» (требуется консультация).
Заполненный ОЛ — это первичное ТЗ на изготовление насоса в комплектации, применительно к задаче заказчика. Цены на шланговые насосы в базовом комплекте поставки приведены на страницах моделей шланговых насосов 25/32, ссылки на которые приведены выше.
Двигатель перистальтического шлангового насоса
Мы комплектуем насосы электродвигателями на 380В в общепромышленном исполнении. Такие двигатели изготавливаются в пыле- и влагозащищённом исполнении по классу IP 54 или IP 55.
Подключение кабеля в монтажной коробке электродвигателя для сети 380В осуществляется по схеме «ЗВЕЗДА».
Если требуется подключить насосный агрегат к сети 220В, то для этого необходим преобразователь частоты соответствующей мощности. Частотник в базовый комплект поставки не входит. Для этого следует заказать вместе с насосом и пульт управления. Для сети 220В (через ПЧ) подключение кабеля в монтажной коробке электродвигателя осуществляют по схеме «ТРЕУГОЛЬНИК».
Если необходимо, то изготовим насосный агрегат с электродвигателем в «химическом» взрывозащищённом исполнении «1 Ex dII C T4» или «1 Ex dI IB T4«. Расшифруем обозначения, чтобы «прочитать» маркировку.
Первый символ указывает «Уровень взрывозащиты«. Цифрой «1» обозначается электродвигатель, взрывозащищенность которого обеспечивается как при нормальных режимах работы, так и при вероятных повреждениях. Если первая цифра в маркировке «2», то взрывозащищённость электродвигателя обеспечивается только при нормальных режимах работы.
«Ex» указывает на соответствие электрооборудования стандартам на взрывозащищенность.
Следующая латинская буква идентифицирует вид взрывозащиты, то есть тот способ, который обеспечивает взрывозащищённость. Возможны различные варианты, но применительно к электродвигателям чаще всего это буква «d», — «взрывонепроницаемой оболочке».
Затем указывают либо I либо II. Если I, то это «рудничное» оборудование. Если II, то это «химическое» исполнение для работы на улице и в помещениях.
После идентификатора II могут быть символы A или B или C. Они указывают на категорию взрывоопасной смеси в присутствии которой должна быть обеспечена взрывозащита. Например, типичным представителем категории IIС является водород, а IIB указывает на горючее вещество типа Этилена. Смеси IIА более опасные, чем IIB и IIC. Поэтому допускается применение электродвигателя в маркировке которого II В вместо II C, но не наоборот.
И последним в маркировке указывают знак температурного класса: Т1, Т2, Т3, Т4, Т5 или Т6, который определяет температурный диапазон самовоспламенения взрывоопасных газов и смесей. Например:
- Т1: свыше +450 град.С
- Т4: от 135 до 200 град.С.
- Т6: от 85 до 100 град.С. Соответственно Т6 можно заменить от Т1 до Т5.
Взрывозащищённые двигатели изготавливаются в пыле- и влагозащищённом исполнении по классу IP 65. Также следует учитывать, что размер монтажной коробки взрывозащищённого электродвигателя больше, чем у общепромышленного.
Управление и регулировка перистальтического шлангового насоса
В базовой комплектации производительность насосного агрегата не регулируется и соответствует номинальному значению, если в качестве рабочей жидкости выступает вода.
Чтобы изменить номинальную подачу, требуется подключить к насосу пульт управления. Электрошкаф оснащён частотным преобразователем, посредством которого можно регулировать частоту переменного тока, подаваемого на электродвигатель, в следствие чего менять обороты привода, а следовательно и ротора насоса.
При увеличении оборотов ротора, ускоряется износ рабочего рукава, т.к. увеличивается количество сжатий шланга роликами (башмаками) насоса. Поэтому подбирая насос, следует исходить из номинальной производительности при минимальных оборотах.
При использовании частотного преобразователя рекомендуемый (безопасный при непрерывной работе) режим регулировки частоты питающего тока от 25Гц до 75Гц. Почему? Потому, что::
- Если частота электрического тока больше 75Гц, то есть риск снижения вращающего момента электродвигателя и потеря его мощности. Чтобы насос продолжал работать, не испытывая повышенных нагрузок и без перегрева, электродвигатель должен быть с «запасом по мощности».
- Если уменьшить частоту с 50Гц до 25Гц, то ток возрастает в два раза. При этом нагрев обмотки двигателя увеличивается уже в четыре раза. Нежелательно, но не критично. Но, если уменьшить частоту до 12,5Гц, то ток увеличится ещё в два раза, а обмотка будет нагреваться ещё сильнее и при длительной работе, характерной для шланговых насосов, электродвигатель сгорит.
Для безопасности пульт управления поставляется, как отдельный электрический шкаф и не крепится на раме с насосом. Такой ящик можно смонтировать на удалении (но в прямой видимости) от насоса, например, закрепить на стену или стойку в этом же помещении. При этом желательно не превышать максимально допустимую длину (25м) провода от распаечной коробки электродвигателя до пульта управления. Для этой цели используется силовой кабель в бронированной оболочке.
